검토 사례 · 흙막이·지반
땅속 전석이 말뚝을 막았습니다 — 다섯 본의 답을 다시 설계했습니다
산업단지 배수펌프장의 말뚝 351본 — 지층에 섞인 전석 때문에 5본이 설계심도에 닿지 못했습니다(설계 36.4m 위치에서 11.1m 만에 두부 파손도 발생). 미달 말뚝을 어떻게 처리할 것인가 — 인접 위치 재시공안과 배치 조정, 시공 공법 변경까지 판정한 검토입니다.
결론. 설계 길이가 확보되지 않은 말뚝 5본은 간격 기준(중심 2.5D · 연단 1.25D)을 지키는 위치에 이격 재시공하고, 시공 공법을 전면 항타에서 천공 후 항타로 변경하는 안으로 성립합니다. 두꺼운 하부슬래브가 하중을 고르게 나누는 조건까지 확인해, 재시공 후 지지력은 상시 · 지진시 모두 허용 이내입니다.
검토 대상
- 대상
- 배수펌프장 · 토출조 말뚝 기초 — 강관계 말뚝 총 351본, 길이 35~41m, 깊은 퇴적층 관통 지지
- 발단
- 지층에 혼재된 전석 — 시항타 9본 중 5본이 설계심도 미달(최대 편차: 설계 36.4m ↔ 실항타 11.1m)
- 검토 축
- 미달 말뚝 처리 방안 · 재시공 배치 · 군말뚝 간격 기준 · 재시공 후 지지력
쟁점 — 이 검토가 단순하지 않았던 이유
지반은 항타를 시작해 봐야 답을 줍니다. 시추 몇 공으로는 전석의 위치까지 알 수 없습니다 — 시항타에서 미달이 확인되면, 그때부터가 검토의 시작입니다. 박다 만 말뚝을 어떻게 처리하고, 새 말뚝을 어디에 박을 것인가.

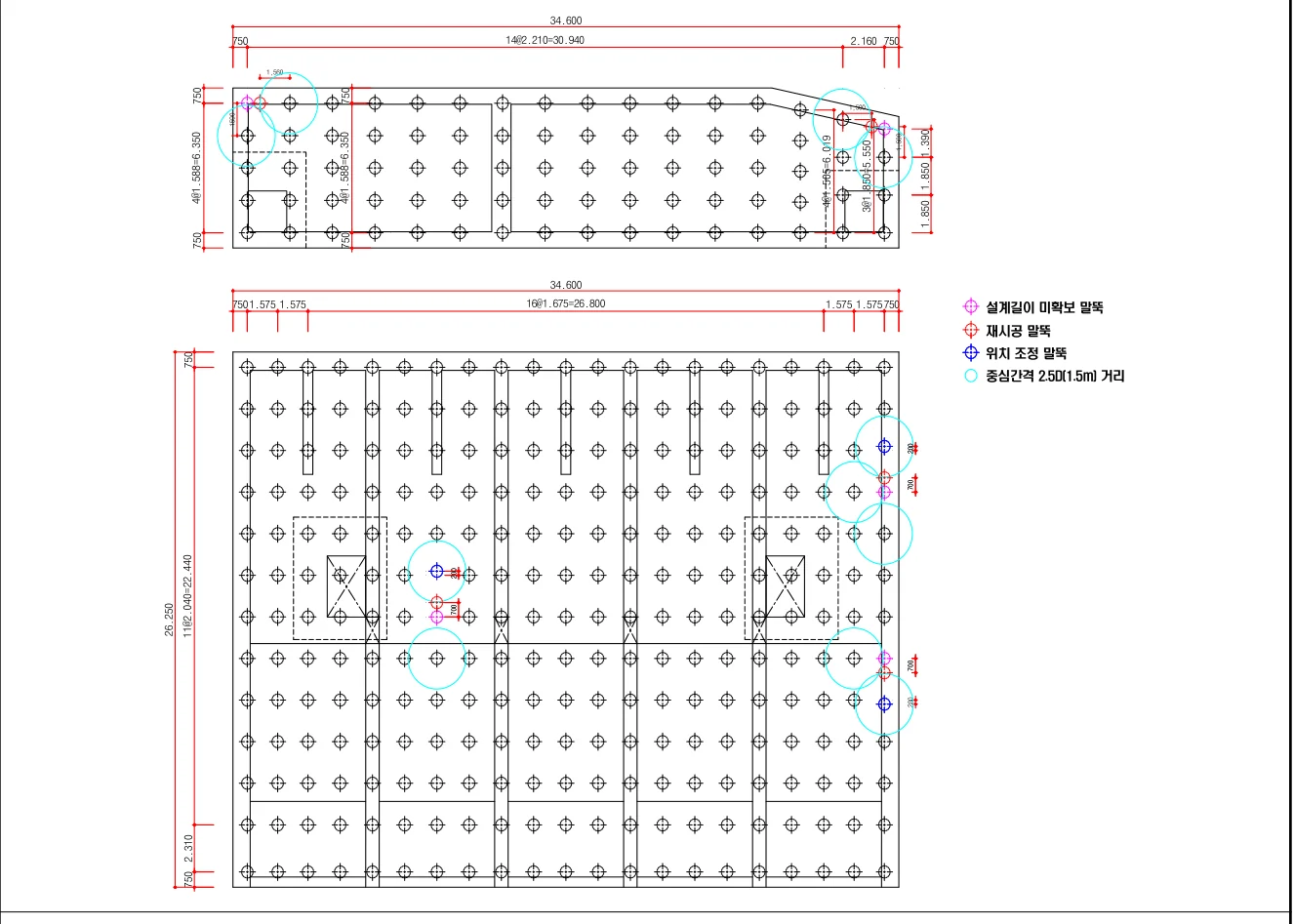

재시공은 위치의 문제입니다. 새 말뚝이 기존 말뚝과 너무 가까우면 서로의 지지력을 갉아먹습니다. 간격 기준을 지키면서 원 위치에 최대한 가깝게 — 두 조건이 상충하는 지점에서 본별 조정안을 도면으로 확정했습니다. 공법도 전석을 뚫을 수 있는 방식(천공 후 항타)으로 바꿨습니다.
해석과 검토 과정
재시공 5본만이 아니라 구조계 전체로 확인했습니다 — 두께 1m 이상의 하부슬래브가 강체처럼 거동하며 하중을 고르게 배분하므로, 국부적인 위치 조정이 전체 지지에 문제를 만들지 않음을 판정의 근거로 남겼습니다.
검토 결과
| 구분 | 작용 | 허용 | 안전율 |
|---|---|---|---|
| 펌프장 상시 | 1,468 kN | 1,820 kN | 1.24 |
| 펌프장 지진시 | 2,303 kN | 2,730 kN | 1.18 |
| 토출조 상시 | 1,260 kN | 1,870 kN | 1.48 |
| 토출조 지진시 | 2,005 kN | 2,804 kN | 1.39 |
적용 조건과 범위
- 재시공 말뚝은 확정 배치안의 위치 · 간격 기준 준수
- 시공 공법은 천공 후 항타 — 심도 미달 재발 시 본별 재검토
- 재시공 본의 시공 기록(심도 · 관입) 확인 후 다음 공정 진행
성과품 구성
- 기술검토의견서 — 시항타 결과 분석 · 본별 배치 조정 도면 · 지지력 판정
이 사례는 대표 기술사가 과거 종합건설사 재직 중 구조 기술지원 업무로 수행 과정에 참여한 검토를 익명화하여 재구성한 것입니다. 현장을 특정할 수 있는 정보는 표기하지 않습니다.
FAQ
이 사례에 대해 자주 묻는 것
말뚝이 설계 깊이까지 안 들어가면 무조건 재시공인가요?
아닙니다 — 지지층 도달 여부와 실측 지지력이 판단 기준입니다. 이 사례는 전석에 걸려 지지층 미달이 명확해 재시공으로 갔지만, 지지층이 설계보다 얕게 나온 경우라면 확인 시험으로 종결될 수도 있습니다. 기록과 근거가 갈림길을 정합니다.
