500t급 크레인 옆 가시설 — 하중 분해가 '불가'를 '성립'으로 바꿨습니다

검토 대상

대상

대심도 원형 작업구 가시설 — 최대 굴착깊이 10.5m, 다단 지지

재하 조건

터널 장비(최대 단중 58t) 해체용 500t급 크레인 — 총하중 258.7t

해석

굴착 단계를 따라가는 탄소성 해석 + 하중 시나리오 병렬 비교

쟁점 — 이 검토가 단순하지 않았던 이유

크레인 하중을 '어떻게 놓느냐'가 결론을 갈랐습니다. 총하중을 일률 과재로 단순화하면 계산은 간단하지만 "이 크레인은 여기 못 선다"는 결론이 나옵니다. 실제 하중이 내려가는 경로를 따라 분해해 재하하면 전 부재 허용 이내 — 보수적 단순화가 항상 안전한 판단으로 이어지는 것은 아닙니다. 과도한 단순화는 불가능한 공사를 만들고, 그 부담은 현장이 집니다.

시나리오를 나눠 감도를 남겼습니다. 하중 성분별로 케이스를 분리해 두면 각 성분의 기여도가 수치로 남아, "장비가 바뀌면 어디가 얼마나 여유를 잃는가"에 즉시 답할 수 있습니다.

계산의 경계도 명시했습니다. 지반이 접지압을 받아줄 수 있는지는 가시설 해석 밖의 문제 — 현장시험 확인을 성립 조건으로 명기했습니다.

해석과 검토 과정

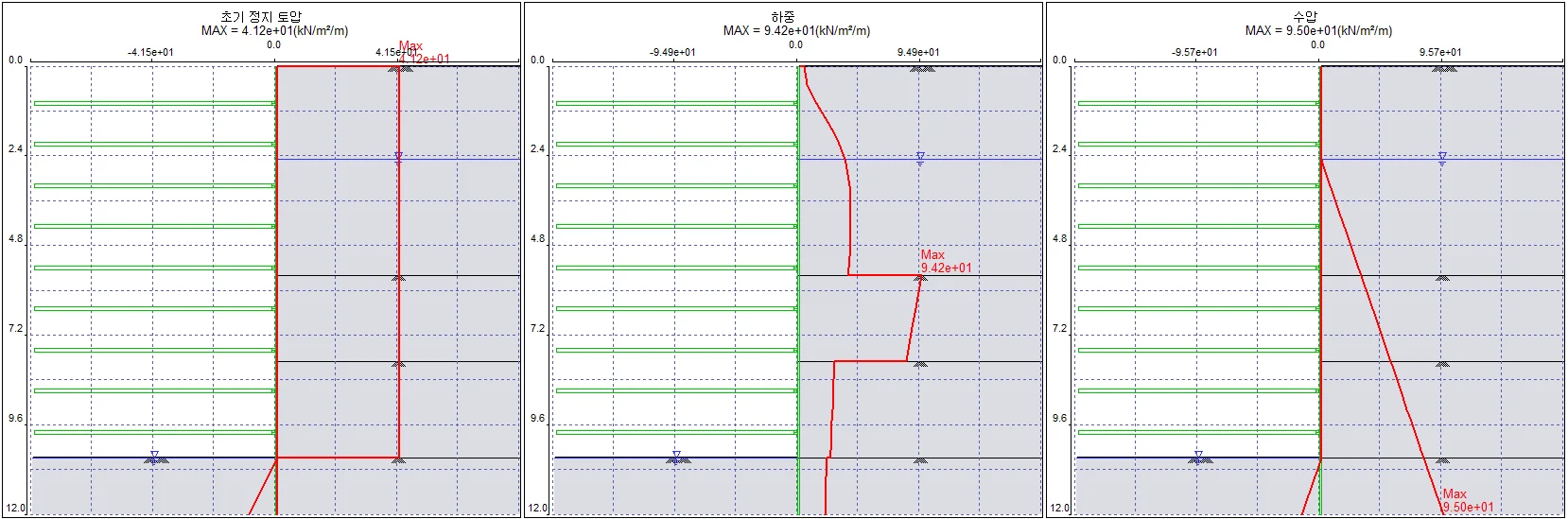

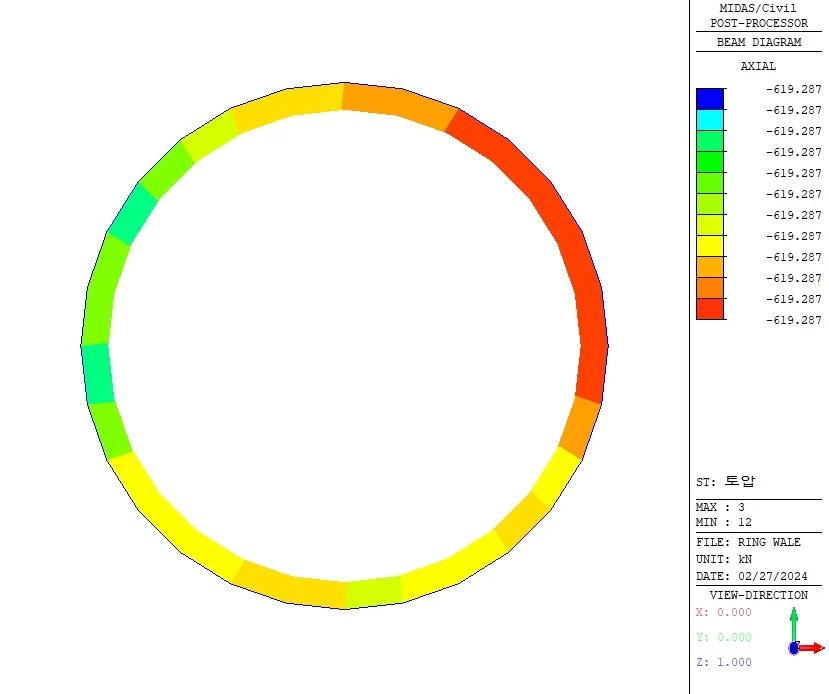

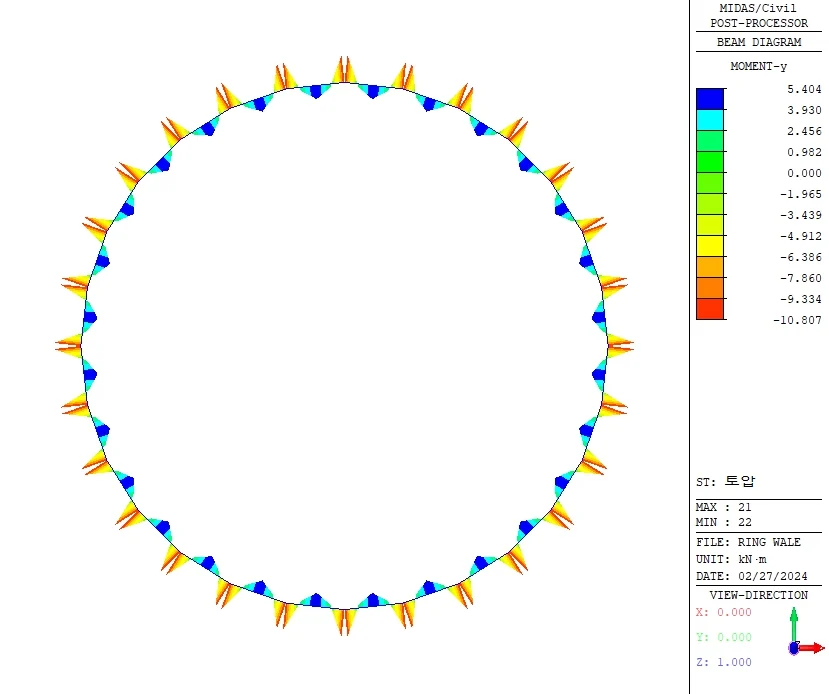

크레인 하중은 장비 해체가 이뤄지는 최종 굴착 단계에 재하하고, 일반 야적 하중은 별도 성분으로 함께 고려했습니다. 지지 부재는 별도 해석으로 각각 판정했습니다.

검토 결과

왼쪽 열은 하중 단순화의 영향을 보여주는 비교 케이스이며, 채택 조건이 아닙니다.

적용 조건과 범위

• 검토에 반영된 장비 배치·이격 준수 — 변경 시 재검토
• 현장시험 등으로 접지압 이상의 지반 지지력 확인
• 최대 인양 단중·크레인 제원 변경 시 재검토

성과품 구성

• 기술검토의견서 + 접지압 산정 자료 + 가시설 구조계산서 — 합본 성과품
• 시나리오 비교 해석 자료 — 하중 성분별 감도가 남는 구성

이 사례는 대표 기술사가 과거 종합건설사 재직 중 구조 기술지원 업무로 수행 과정에 참여한 검토를 익명화하여 재구성한 것입니다. 현장을 특정할 수 있는 정보는 표기하지 않습니다.
